具有圓形軌跡的慣性振動篩為圓振動篩，簡稱圓振篩，這種慣性振動篩又稱單軸振動篩。該設備主要由篩箱、篩網、振動器及減振彈簧等組成。 該設備的篩箱運動軌跡為圓形或橢圓形，圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。
上圖是圓振動篩的結構示意圖
脫水振動篩采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。
上圖是脫水振動篩的示意圖
尾礦干排篩主要由篩箱、支承裝置、電機架、振動器、萬向傳動軸、膠帶聯軸器、電機等部件組成。尾礦干排篩用作尾礦干排時，其原理是：入料尾礦由給料箱均勻給入篩子入料口處，先在與水平成45度安裝泄水篩板處脫除約1/3左右的水分，進入平面篩板與傾斜篩板的結合部后，出現物料的積聚，煤泥顆粒靠重力沉降，開始形成較薄的濾層，濾層又阻止其余顆粒透篩，使得濾層逐漸增厚。未能透篩的水在濾層上部形成水池，由于此處濾層較薄，水分陸續在強烈的運動下逐漸脫去，由于高頻低振幅的振動狀態，使得形成濾層的尾礦振的越來越密實，至排料口處，物料形成濾餅狀，尾礦中的水分除從篩面脫除一部分外，其余由于毛細作用浮現于料層表面，由于篩面負傾角安裝，水不會從排料口溢出，表面水會流向結合部水池。

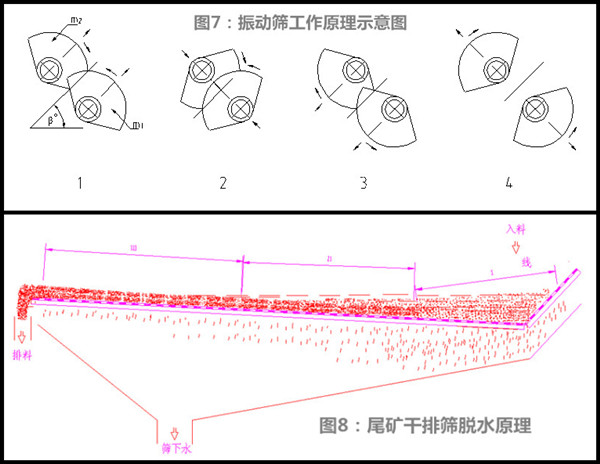

上圖是尾礦干排篩工作原理圖
